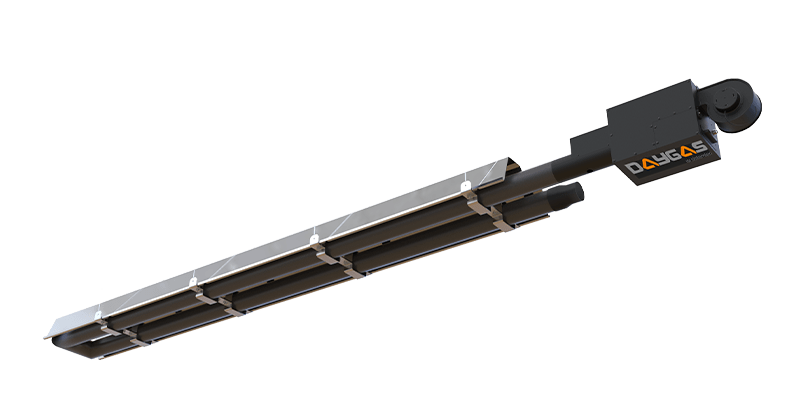

Radium U 71
Daygas обединява ефективни, икономични, качествени и функционални продукти, които отдават значение на иновациите и научноизследователската и развойна дейност (R&D), като по този начин спестява енергия в сектора на отоплението и ги предоставя на крайните потребители.
Продуктови характеристики
- Бърз старт.
- Защита от замръзване.
- Нисък коефициент на емисии.
- Високо ниво на безопасност.
- Система за безопасен газов вентил.
- Ниска консумация на енергия.
- Лесен монтаж и обслужване.
- Термично устойчив, незапалим кабел.
- Произвеждаме два типа тръбни радиатори: I и U.
- 2 или 5 етапа с термостати или дистанционно управление.
- Загряване чрез радиация без вентилация на въздуха.
- Известие за неизправност и етап на дисплей екрана.
| Капацитет | 69,7 kW |
| Газова консумация | NG 6,75m³/h / LPG 5,00kg/h |
| Размери | 250h / 16200L / 405w |
| Тегло | Net 220kg / Gross260kg |
| Работно налягане | 21-55mbr NG / 32-55mbr LPG |
| Височина на инсталация | 450-1400cm |
| Електрическо свързване | 230-240VAC 50-60Hz +/-%15 |
| Газова връзка | G ¾’’ |
Документи:
Тръбни радиантни нагреватели ''Radium''
Радиантните тръбни нагреватели Daygas Radium са съвременни устройства, предназначени за отопление на високи тавани и големи площи. Radium затопля атмосферата, като отразява топлинната енергия, генерирана от изгарянето на въздухо-газовата смес вътре в радиантните тръби, в желаната среда благодарение на параболични алуминиеви рефлектори. Радиантните тръби Radium отопляват хора и обекти, осигурявайки оптимален комфорт.
Тръби за радиантни нагреватели ''Radium''

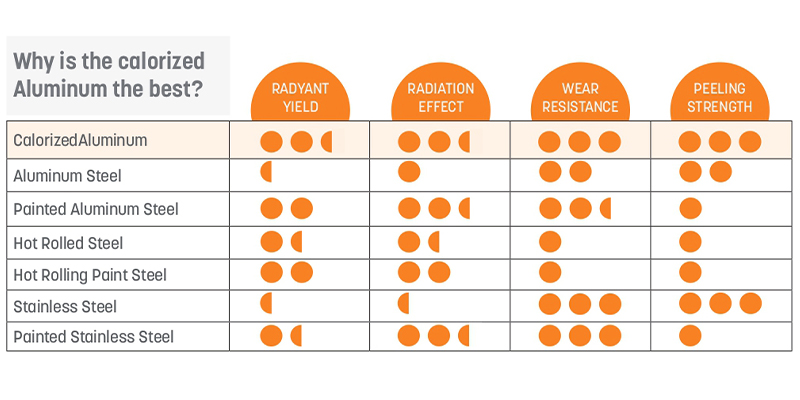

- Тръбните радиационни нагреватели използват специално обработени стоманени тръби с алуминих и фаска за по-висока ефективност.
- Тръбната конструкция осигурява ефективно отопление при ниска инсталирана мощност, подходящо за крайни потребители и индустриални приложения.
- Фасковите тръби са проектирани за висока топлинна производителност и оптимално излъчване на инфрачервена топлина.
- От суров материал до готов продукт, производственият процес включва специализирани обработки, които гарантират максимална радиационна ефективност в различни области на приложение
Тръби за радиантни нагреватели ''Radium''
Y.I.B : ЗОНА НА ИНТЕНЗИВНА РАДИАЦИЯ
S.I.B : ЗОНА НА РЯДКА РАДИАЦИЯ

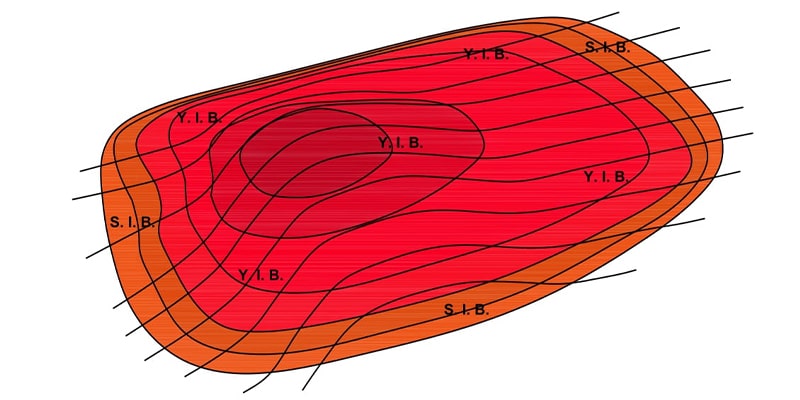

- Карта на температурното разпределение на тръбни радиантни нагреватели Radium
- Радиантна ефективност
Изотермичната крива на разпределение на температурата върху съседните повърхности на радиационното устройство с тръби Radium Y.I.B демонстрира способността му да осигурява равномерно отопление на големи площи. Това се дължи на високата радиационна ефективност на материала на радиационните тръби, който позволява ефективно излъчване на топлина.
Използваме радиационни тръби, специално проектирани с алуминиеви елементи, с радиационна ефективност до 92%. Това осигурява висока ефективност при минимални топлинни загуби.
Значението на тръбата при радиантни устройства с тръби:
Пламъкът, който се създава от разбъркването на въздухо-горивната смес в горелката, преминава през тръбата в комина, като отпадъчните газове се изхвърлят извън него. По време на този процес енергията, генерирана от изгарянето на газа в тръбата, се прехвърля към самата тръба. Отоплението се осигурява чрез излъчване на енергия от вътрешността на тръбата към външната й повърхност и околната среда, в която е разположена. Следователно максималният топлинен трансфер и радиационната способност на всички тези процеси са директно свързани с качеството и пригодността на фасковата тръба.
Рефлектори на радиантни нагреватели Radium

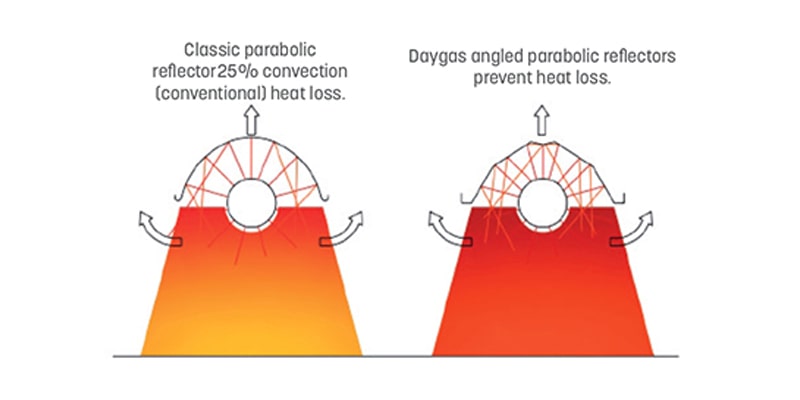

Лъчите на радиацията, излизащи от повърхността на тръбата, са показани с червен цвят (непрекъсната линия), а отразените лъчи от рефлектора са показани с оранжев цвят (пунктирна линия). Обикновено радиацията продължава по пътя си, като оставя част от енергията си върху всяка повърхност, с която се среща. Изборът на материал за рефлектора е от съществено значение тук, като е желателно той да отразява радиацията без да поглъща енергията, която попада върху него. Осъзнавайки важността на това, в нашите продукти се използва алуминиев материал с високи отражателни свойства.
При тръбните радианти радиацията се осъществява в повърхността на тръбата. На места, където устройствата са окачени, се използват рефлектори, за да се извлече енергията на радиацията, която преминава от повърхността на тръбата към “мъртви точки” (обикновено частта, обърната към тавана). Използването на рефлектор отразява радиацията, която би отишла към тези мъртви точки, и я изпраща обратно в желаната среда/зона, като също така подпомага отоплението на повърхността чрез радиацията, която излиза от тръбата и удря отново тръбната повърхност, като увеличава радиационната способност поради това.
Доклад за радиантни нагреватели Radium
Емисивност
Емисивността е безразмерно число, което измерва колко добре даден обект може да излъчва енергия в сравнение с черно тяло. Способността за излъчване може да зависи от фактори като температурата на тялото, дължината на вълната, която се счита за излъчваната енергия, и ъгъла на разпространение на енергията.
Според закона на Кирхоф, ако радиационната мощност на излъчване на вещество е ‘E’ и коефициентът на поглъщане е ‘α’, те са равни помежду си теоретично. С други думи, излъчването (или коефициентът на излъчване) на тяло при всяка температура е равно на коефициента на поглъщане. За реални тела, ε зависи в голяма степен от структурата на повърхността, както и от радиантната вълнова дължина и пристигането на лъча, като също така зависи и от температурата на повърхността. За реални тела коефициентът на емисивност варира между 0 и 1, т.е. 0 < ε < 1.
Радиантна площ на радиантни нагреватели Radium

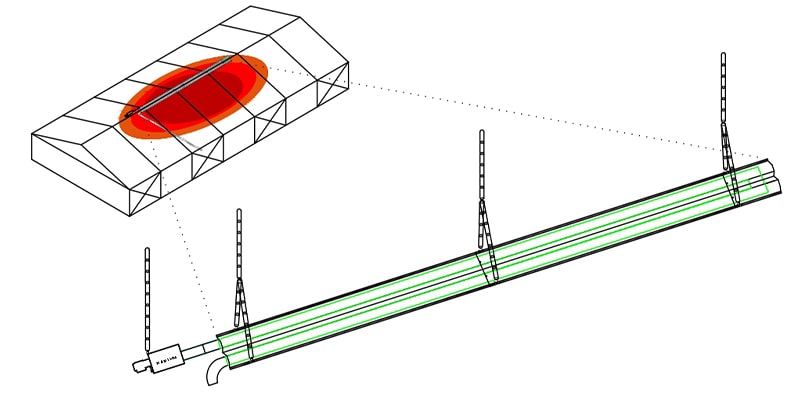

При проектирането на разпределенията на тръбни радиантни устройства се създава план на разположението в зависимост от топлинните загуби в средата, където ще се използват устройствата. В дизайна на разположението на устройствата, който виждате по-горе, когато изолацията е достатъчна и равномерното разпределение на топлината, оптимално отопление може да се постигне чрез припокриване на стандартните области на влияние. По този начин, ако планът за разположение на устройствата включва високи топлинни загуби, лоша изолация или силен въздушен поток в средата, където ще се използват устройствата, интензивните радиационни области на устройствата могат да осигурят оптимално отопление чрез припокриване помежду си.
Радиантна площ на радиантни нагреватели Radium
При пресичане на ъглите на сканиране, пресичането се извършва като се вземат предвид не само хоризонталното разположение на устройствата, но и височините на окачване.
Например; Нека вземем радиантното нагревателно устройство Daygas Radium 60 kW тип U тръба;
От данни в каталога, минимална височина на окачване на устройството: 425 см, максимална височина на окачване: 1350 см. Избираема дължина на радиантната тръба в рамките на капацитета на устройството: 9-15-18 метра. Когато проектът бъде направен с радиантна тръба от 9 метра и височина на окачване от 6 метра на мястото, където ще се използва; Стандартният ъгъл на сканиране под един 60 kW U-тръбен радиантен уред при посочената височина на окачване и дължина на тръбата:
Standard radiation length Lu : h*2
= 6*2
= 12 meters
Standard radiation effect width Lux : Li + (Lu/2)
= 9 + (12/2)
= 15 meters
Scanning Area = Lu * Lux
= 12 x 15
= 180 m² we reach its value.
Ако мястото, където това устройство ще бъде използвано, ще се отоплява, като остане под зоната на интензивно радиационно излъчване, сканираната площ намалява до около 90 м². Като пресечем тази зона с ъгъла на сканиране на друг тръбен радиантен нагревател, можем да увеличим отопляемата площ до 150 м².
Радиантна площ на радиантни нагреватели Radium

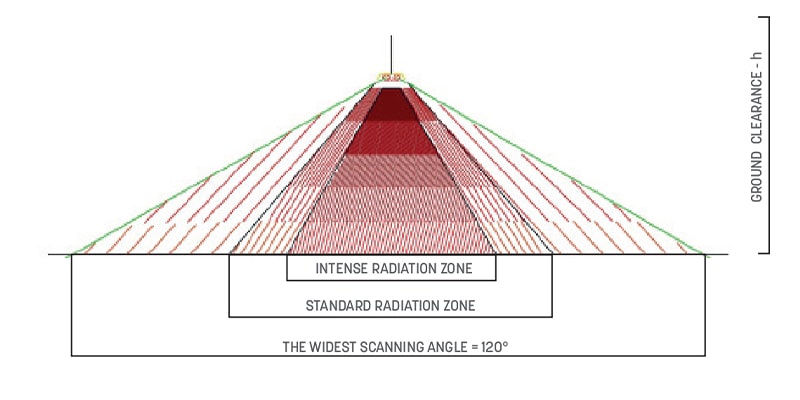

Най-важният параметър при избора на капацитет на тръбен радиантен нагревател е височината на окачване. Освен това, капацитетът и типът на устройството се избират в резултат на осигуряването на комфортни и безопасни условия в зоните, които ще бъдат облъчвани. На схемата по-горе можете да видите данни за отопление, получени от тръбни радианти, с други думи, областите на радиация. При извършване на тези изчисления, минималните и максималните стойности, посочени в каталога, трябва да се вземат под внимание и изборът и броят на устройствата трябва да се определят в зависимост от площта или средата, в която ще бъдат използвани нагревателите.
Lj = h*1.2
Lu = h*2
Ljx = Li+(Lj/2)
Lux = Li+(Lu/2)
r: Radiant hanging height.
Управление на устройството
Съществуват различни видовеи елементи за управление, свързани с контролирането на устройствата.
Видове управление:
- Дистанционно управление.
- Интеграция чрез контролен панел.
- Pako превключвател за ръчно управление.
- Термостатно превключено автоматично управление.
- Интеграция в автоматизирана система. (Управление чрез Scada)
Разнообразието от видове за управление, предлагани като 5 различни алтернативи, позволява продуктите да се управляват правилно и по желания начин. Най-подходящиятвид за управление се избира чрез оценка на употребата на устройствата в нашата продуктова гама и условията на мястото. Следователно, управлението с правилния вид улеснява както икономията на гориво, така и дълготрайното безпроблемно обслужване.
Интеграция в автоматизирана система (управление чрез Scada)
Нашите устройства могат да бъдат директно интегрирани в системи за автоматизация на сгради (BMS) чрез комуникационен протокол Modbus през RS485 порт (вътрешен), или ако няма налична BMS система, управлението на устройствата може да се осъществи напълно автоматично от един централен пункт чрез HMI сензорен панел или компютър.
В системата BMS;
- Ред на работа на устройствата в определените дни и часове.
- Работа на нагревателите с регионален или индивидуален контрол на стъпка и модулация.
- Виждане на кодовете за грешка от устройствата в системата и кой е проблемният уред, като се запазват в паметта.
- Функционални контроли като моментално, дневно, седмично или месечно наблюдение на потреблението на гориво са предимствата на интегрираната автоматизирана система.
Панел за управление
- Паролна защита.
- Режим за запазване на топлината.
- Функция за защита от замръзване.
- Функция за програмиране 24/7.
- 128 x 64 графичен LCD дисплей.
- Порт за комуникация с компютър.
- Възможност за автоматично и ръчно управление.
- Възможност за свързване на външен температурен сензор.
- Възможност за контрол на 8 независими зони и общо 32 устройства.
Той улеснява вашата работа благодарение на многото команди – от командата за включване и изключване на устройствата в работните дни и в желаните времеви интервали, до поддържането на околната среда топла в температурния диапазон, определен за защита от замръзване, когато бизнесът е затворен.
Аналогов термостат за стая
Аналоговият термостат за стая на Daygas автоматично изключва устройството, когато се приближи до зададената температура, а след това, когато околната температура спадне под желаната стойност, устройството автоматично се включва на максимално ниво и започва да работи отново. По този начин се пести гориво.
Температурен сензор
- Режим на защита от замръзване.
- Възможност за модулиращо управление.
- Регулиране на температурата чрез устройството.
Когато устройствата ви достигнат температурата, която сте програмирали с температурния сензор Daygas, той осигурява икономия на гориво, като намалява стойността на модулацията на устройството в зависимост от метеорологичните условия. Когато средата достигне желаната температура, устройството автоматично се изключва, а след това, когато температурата спадне под зададеното ниво, устройството автоматично се включва на най-подходящото за средата ниво и започва да работи отново.
Паково превключвано ръчно управление
С превключвателя Pako се осигурява ръчно управление с настройка на стъпките. За по-местни решения, когато не е необходимо или няма контролен панел, устройствата могат да се управляват на желаното ниво чрез Pako превключвателя. Отоплителите могат да бъдат контролирани с независима настройка на стъпките. Тъй като устройството не се включва в режим на готовност (0) на Pako, устройството, което трябва да бъде изключено, преминава в сън след затваряне на процедурите, осигурявайки дълъг живот на устройствата.
Дистанционно управление
Дистанционното управление на Daygas е лесен за използване контролер с 3 бутона и прости функции. Благодарение на дистанционното управление на Daygas, всички функции на устройството като включване-изключване, настройка на температурата нагоре-надолу и нулиране могат лесно да бъдат контролирани. Всички продукти на Daygas могат да бъдат управлявани от разстояние с едно единствено дистанционно.
